激光共聚焦显微镜关键参数深度解析

激光共聚焦显微镜作为现代光学成像领域的核心工具，其性能直接由激光光源、扫描系统、探测器、针孔装置等核心参数决定。本文将从技术原理出发，结合实际应用场景，系统解析关键参数对成像质量的影响。

一、激光光源：多波长协同与功率稳定性

激光光源是共聚焦显微镜的“能量核心”，其性能直接影响激发效率与成像信噪比。

波长覆盖范围：主流设备配备405nm、488nm、561nm、633nm等多条固体激光器，部分机型支持485-685nm连续波长调节。例如，德国徕卡STELLARIS5型号通过5个激光器实现荧光标记的灵活选择，覆盖从紫外到近红外的光谱范围。

功率稳定性：采用单模保偏光纤技术，动态范围可达10000:1，确保激发光强度波动小于0.1%。这一特性对于长时间活细胞成像至关重要，可避免光漂白导致的信号衰减。

光束质量优化：激光器直接调制比例高达500:1，结合光纤耦合技术，使光束指向性误差低于0.5mrad，显著提升激发光利用率。

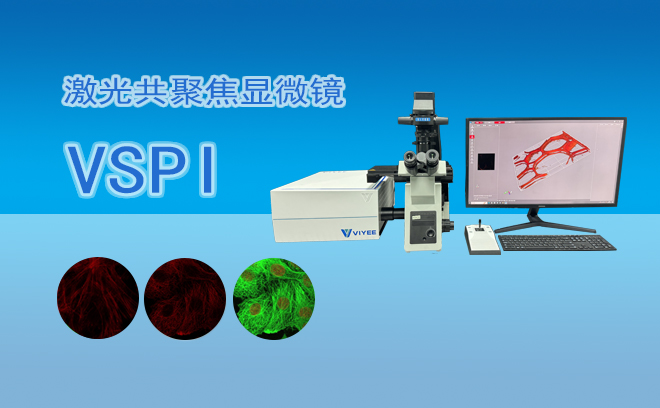

微仪光电VPSI激光共聚焦显微镜系列：性价比新标杆

01、高分辨率清晰成像, 实现从宏观层面到亚细胞层面的成像技术；

02、高速温和成像, 能捕捉固定细胞和活细胞的图像，实现从静态到动态的成像；

03、多项图像处理功能, 图像增强、图像拼接、三维重构等；

04、多项细胞分析功能，细胞定量分析、亚细胞结构分析、共定位等；

05、兼容超分辨成像?？?，将性能与?？榛?、可扩展系统的灵活性相结合。

二、扫描系统：速度、分辨率与扫描模式

扫描系统决定了显微镜的成像效率与空间分辨率。

扫描速度：

检流计式扫描：在512×512分辨率下可达10幅/秒，适用于静态样品观测。

共振式扫描：512×512分辨率下速度提升至30幅/秒，256×256分辨率下可达720幅/秒，满足动态过程捕捉需求。

分辨率与视?。?/span>

XY方向分辨率≤120nm，Z轴步进精度≤4nm，可清晰解析亚细胞结构。

Z大扫描视场直径达22mm，支持大范围组织样本观测。

多维扫描模式：支持X-Y-Z-t-λ（波长）-Point六维组合扫描，结合360°旋转扫描线方向，可实现复杂三维结构的无死角成像。

三、探测器：灵敏度与动态范围

探测器是信号采集的“感官器官”，其性能直接决定成像信噪比。

探测器类型：

GaAsP超高灵敏度检测器：量子效率（QE）≥45%，显著优于传统PMT探测器，可捕捉单光子级信号。

32通道光谱探测器：支持1秒内完成32通道光谱拆分，光谱分辨率达2.5nm，适用于多标记样品分析。

动态范围：典型值≥10000:1，可同时捕捉强信号与弱信号，避免信号饱和。

信号处理技术：通过数字增益调节（Digital Gain）与背景扣除（Digital Offset），优化信噪比。例如，在钙离子成像中，可抑制背景噪声50%以上。

四、针孔装置：光学切片与信噪比的平衡

针孔是共聚焦显微镜实现轴向分辨率提升的核心部件。

针孔尺寸调节：

全自动六边形针孔（12-256μm），1艾里单位（AU）为默认设置。此时光学切片厚度≤300nm，横向分辨率达0.18μm。

缩小针孔至0.6AU时，横向分辨率提升58%，但信号强度下降30%。需根据样品特性权衡选择。

轴向分辨率优化：针孔直径≤1AU时，轴向分辨率较传统显微镜提升3倍，可清晰分辨细胞层状结构。

信噪比控制：针孔过大会引入焦外信号，导致图像模糊；过小则信号不足。建议根据样品厚度动态调整针孔尺寸。

五、光谱分光与多通道检测

光谱分光技术实现了多色荧光的同时检测与定量分析。

光谱拆分精度：支持0.25nm步进，可分离重叠光谱信号。例如，在GFP与YFP双标记样品中，串色分离软件可将交叉干扰降低至2%以下。

多通道成像：标配4个以上荧光通道，支持12种波长组合，满足复杂样品的多参数分析需求。

三维重建能力：结合扫描数据，可生成六维（X,Y,Z,T,λ,Multipoint）图像，支持空间切割与动态过程分析。

六、物镜与光学系统

物镜性能直接决定成像的分辨率与对比度。

物镜类型：

APO平场复消色差物镜（5×至100×）：覆盖干镜、水镜、油镜，支持长工作距离设计（如20×物镜工作距离8.2mm）。

专用物镜：如60×油镜（NA=1.40），适用于超分辨率成像。

光学校正：采用纳米镀膜技术实现全波长色差校正，提升成像对比度。

照明系统：复眼照明保证****亮度均匀性，LED冷光源寿命超过6万小时，减少热漂移对成像的影响。

七、软件与自动化功能

先进软件系统拓展了显微镜的应用边界。

图像处理：支持三维重构、共定位分析、FRAP（荧光漂白恢复）、FRET（荧光共振能量转移）等**实验。

自动化控制：电动载物台（X/Y移动距离114×73mm）、物镜转盘、滤色镜转盘等部件均支持电动调节，提升实验重复性。

数据输出：16bit数据格式，全幅分辨率下帧速率可达30fps（5056×2968像素），满足高速成像需求。

激光共聚焦显微镜的性能优化需综合考量激光光源、扫描系统、探测器、针孔装置等参数。未来，随着AI辅助成像与多模态融合技术的发展，共聚焦显微镜将在活细胞动态观测、超分辨率成像等领域展现更大潜力。用户应根据具体实验需求，选择匹配的参数组合，以实现Z佳成像效果。
